MISRA-C 심화 가이드 - 규칙 분류와 실전 적용
Dev.Sol
시리즈 3부: MISRA-C 규칙 분류와 실전 적용
목차
1. MISRA-C란 무엇인가
MISRA-C는 C 프로그래밍 언어를 위한 소프트웨어 개발 가이드라인으로, MISRA Consortium에서 개발했습니다.
목적:
- 코드 안전성 (Safety)
- 보안 (Security)
- 이식성 (Portability)
- 신뢰성 (Reliability)
대상: 임베디드 시스템, 특히 ISO C/C90/C99로 작성된 시스템

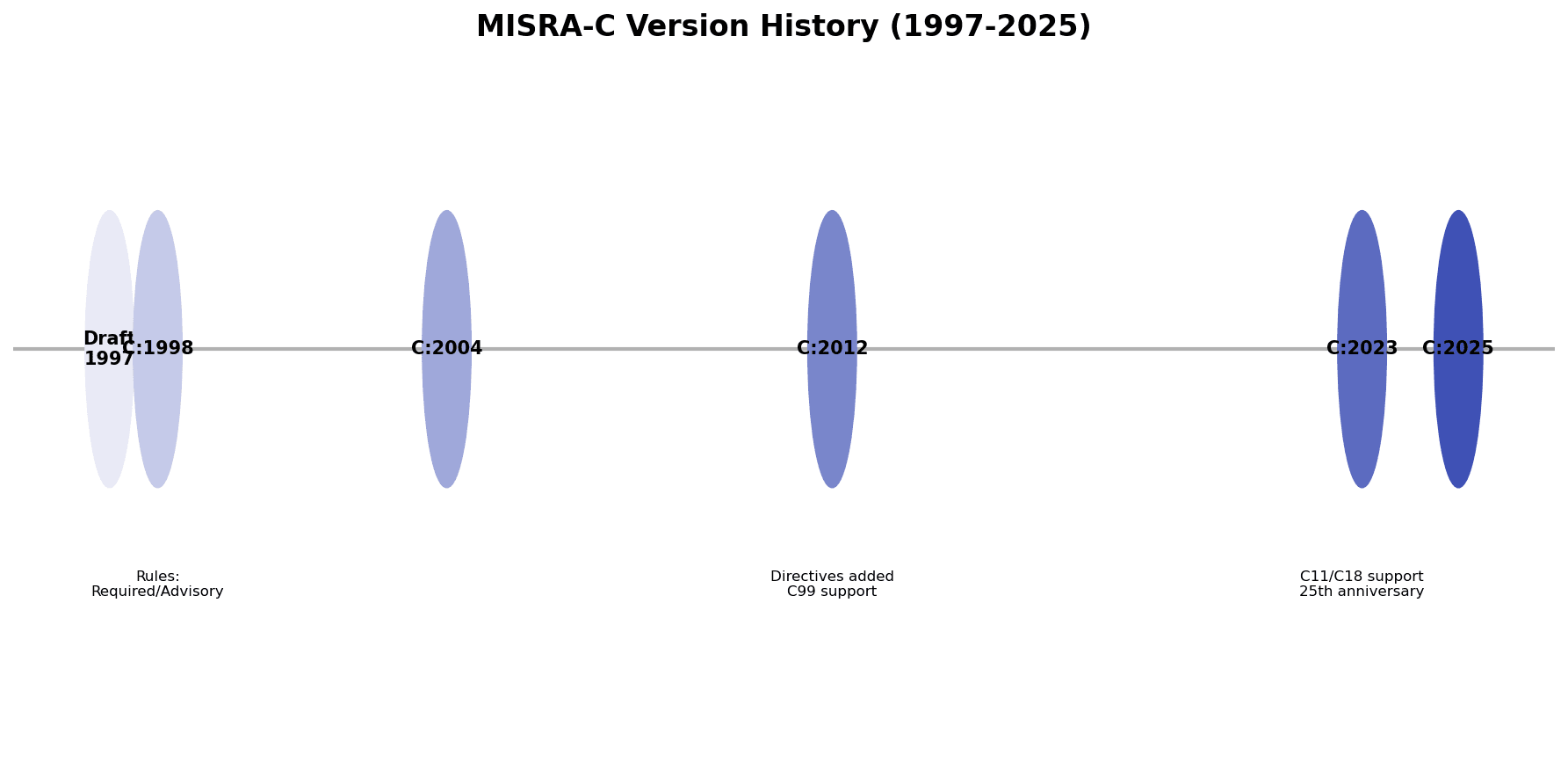

2. MISRA-C 버전 역사
2.1 발행 연혁
주요 버전:
- Draft: 1997
- First edition (MISRA C:1998): 1998
- 규칙 분류: Required/Advisory
- Second edition (MISRA C:2004): 2004
- 규칙 분류: Required/Advisory
- Third edition (MISRA C:2012): 2012년 3월 18일
- C99 지원 추가
- 규칙 분류: Directives 추가, Decidable/Undecidable 구분
- 2019년 2월: Amendment 1 및 TC1 통합본 발행
- MISRA C:2023: 2023년 4월
- C11 및 C18 지원
- 25주년 기념판
- MISRA C:2025: 2025년 3월 (최신)
- C11 및 C18 지원 유지
출처: Wikipedia - MISRA C, MISRA 공식 사이트
2.2 Guideline 유형 변화
MISRA C:1998 및 2004:
- 모든 가이드라인을 "Rules"로 분류
MISRA C:2012부터:
- Directives: 프로세스나 절차적 사항, 해석이 열려있음
- Rules: 구체적이고 명확한 규칙
3. 규칙 분류 체계
MISRA C:2012 이후, 각 가이드라인은 다음과 같이 분류됩니다.

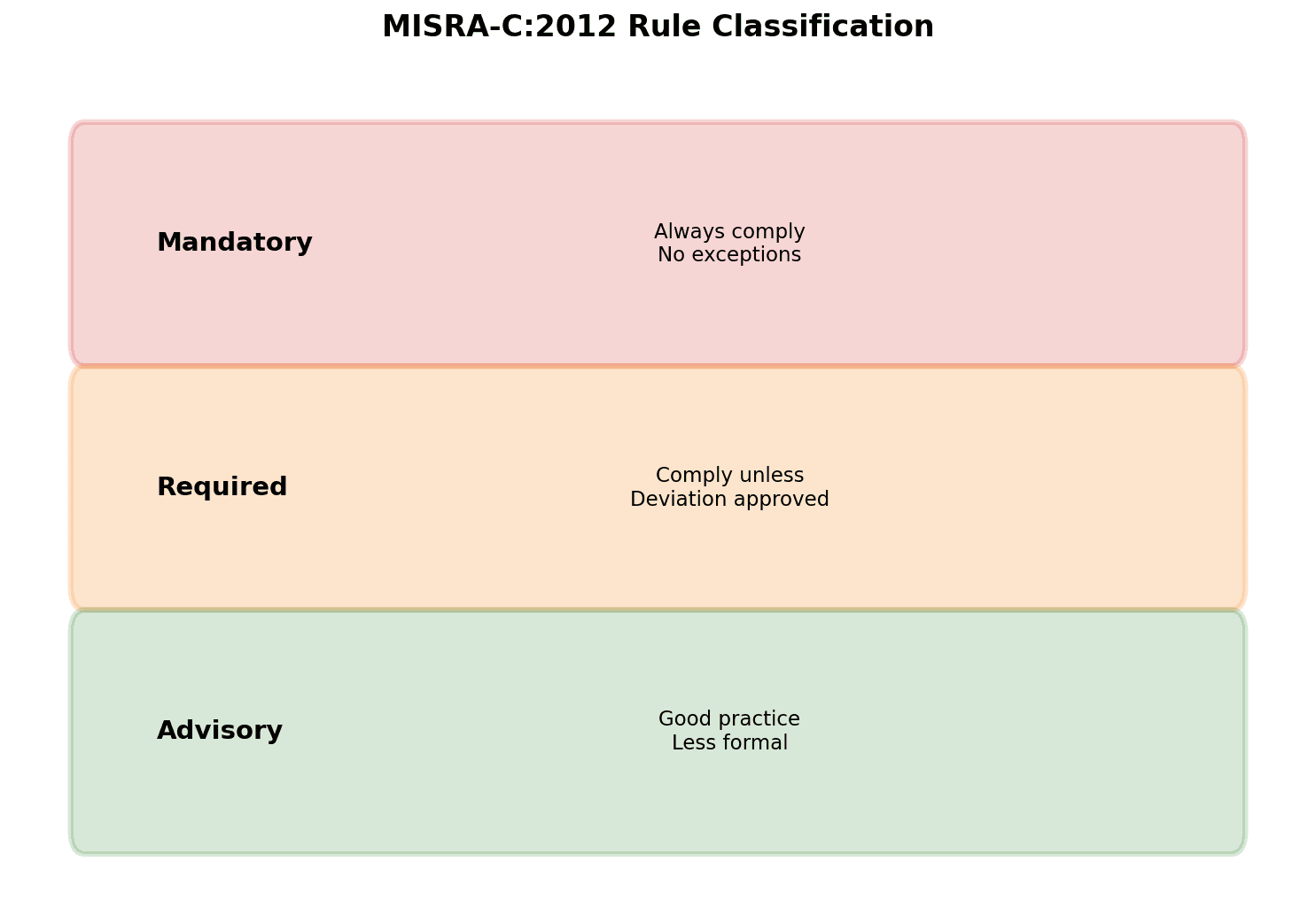

3.1 Classification (강제성 수준)
Mandatory (MISRA C:2012 신규)
- 항상 준수해야 함
- 예외 없음
Required
- 준수해야 함
- Deviation(예외 승인)이 있는 경우 제외 가능
Advisory
- 모범 사례로 권장
- 준수가 덜 엄격함
- Disapplied(적용 제외) 가능
3.2 Decidability (도구 검증 가능성)
MISRA C:2012는 각 규칙을 다음으로 분류합니다:
- Decidable: 정적 분석 도구로 완전히 검증 가능
- Undecidable: 도구로 완전 검증 불가능, 일부 수동 검토 필요
3.3 Scope (적용 범위)
- Single Translation Unit: 단일 번역 단위 내에서 검증
- System: 전체 시스템 차원에서 검증 필요

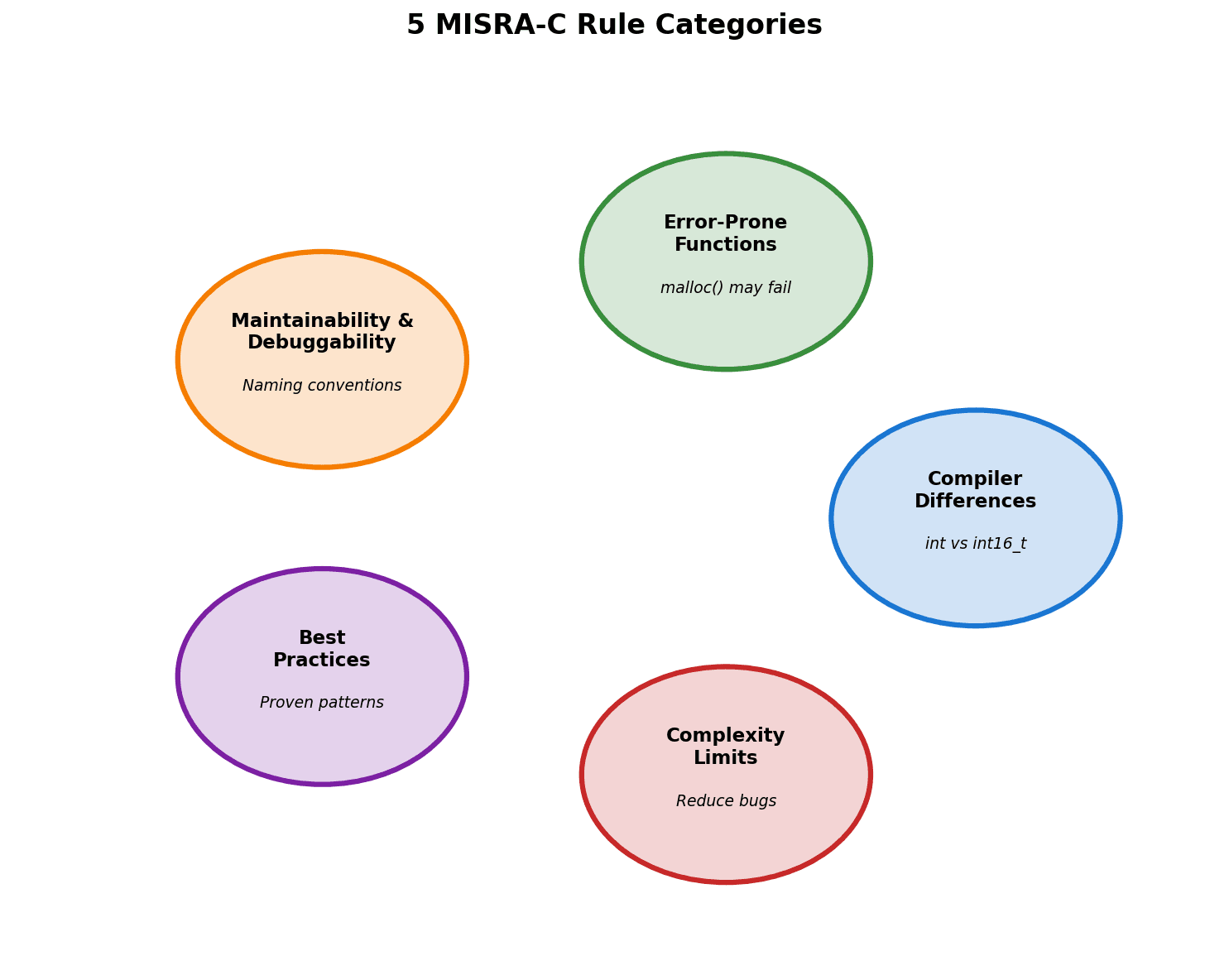

4. 5가지 규칙 범주
MISRA-C 규칙은 논리적으로 다음 5개 범주로 나뉩니다.
4.1 컴파일러 차이 회피
목적: 플랫폼 간 이식성 보장
예시:
int타입의 크기는 컴파일러마다 다를 수 있음int16_t(C99 표준)는 항상 16비트로 보장됨
4.2 오류 가능성 높은 함수/구조 회피
목적: 런타임 오류 방지
예시:
malloc()함수는 실패할 수 있음- 동적 메모리 할당 사용 제한 또는 금지
4.3 유지보수성 및 디버깅 가능성
목적: 코드 가독성 및 유지보수성 향상
예시:
- 명명 규칙
- 주석 작성 기준
4.4 모범 사례 (Best Practices)
목적: 검증된 코딩 패턴 사용
4.5 복잡도 제한
목적: 코드 복잡도를 제한하여 버그 가능성 감소

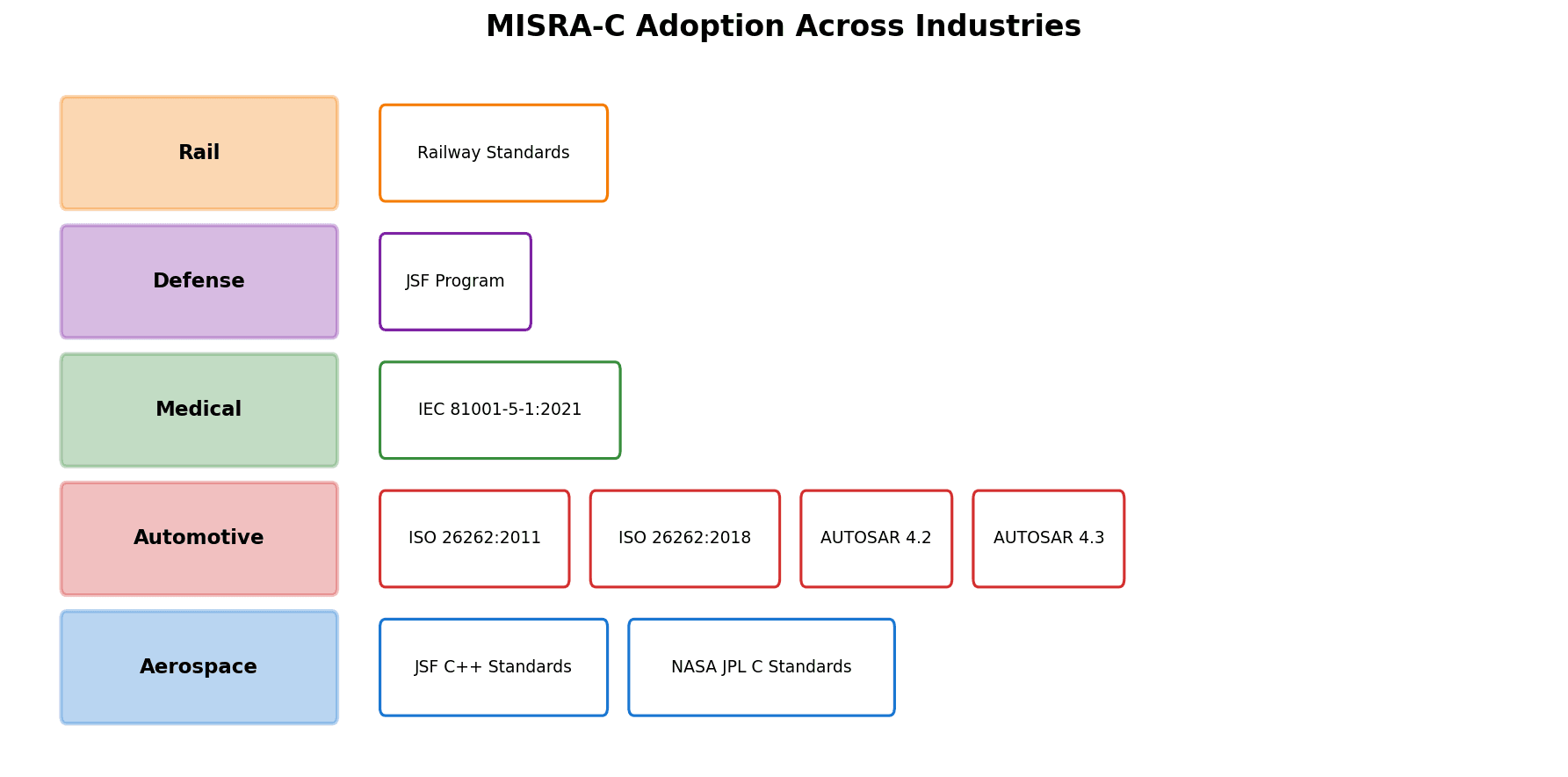

5. 산업 채택 사례
MISRA-C는 원래 자동차 산업을 위해 개발되었지만, 현재는 다양한 산업에서 모범 사례로 채택되었습니다.
5.1 항공우주
Joint Strike Fighter (JSF):
- JSF C++ Coding Standards는 MISRA-C:1998 기반
NASA Jet Propulsion Laboratory (JPL):
- JPL C Coding Standards는 MISRA-C:2004 기반
5.2 자동차 안전
ISO 26262 (Functional Safety - Road Vehicles):
- ISO 26262-6:2011: MISRA-C:2004 및 MISRA AC AGC 인용
- ISO 26262-6:2018: MISRA C:2012 인용
AUTOSAR (Automotive Open System Architecture):
- AUTOSAR 4.2: BSW 모듈은 MISRA C:2004 준수 필요
- AUTOSAR 4.3: BSW 모듈은 MISRA C:2012 준수 필요
5.3 의료 기기
IEC 81001-5-1:2021:
- Health software 보안 모범 사례로 MISRA C 인용
6. Undefined Behavior와 MISRA-C

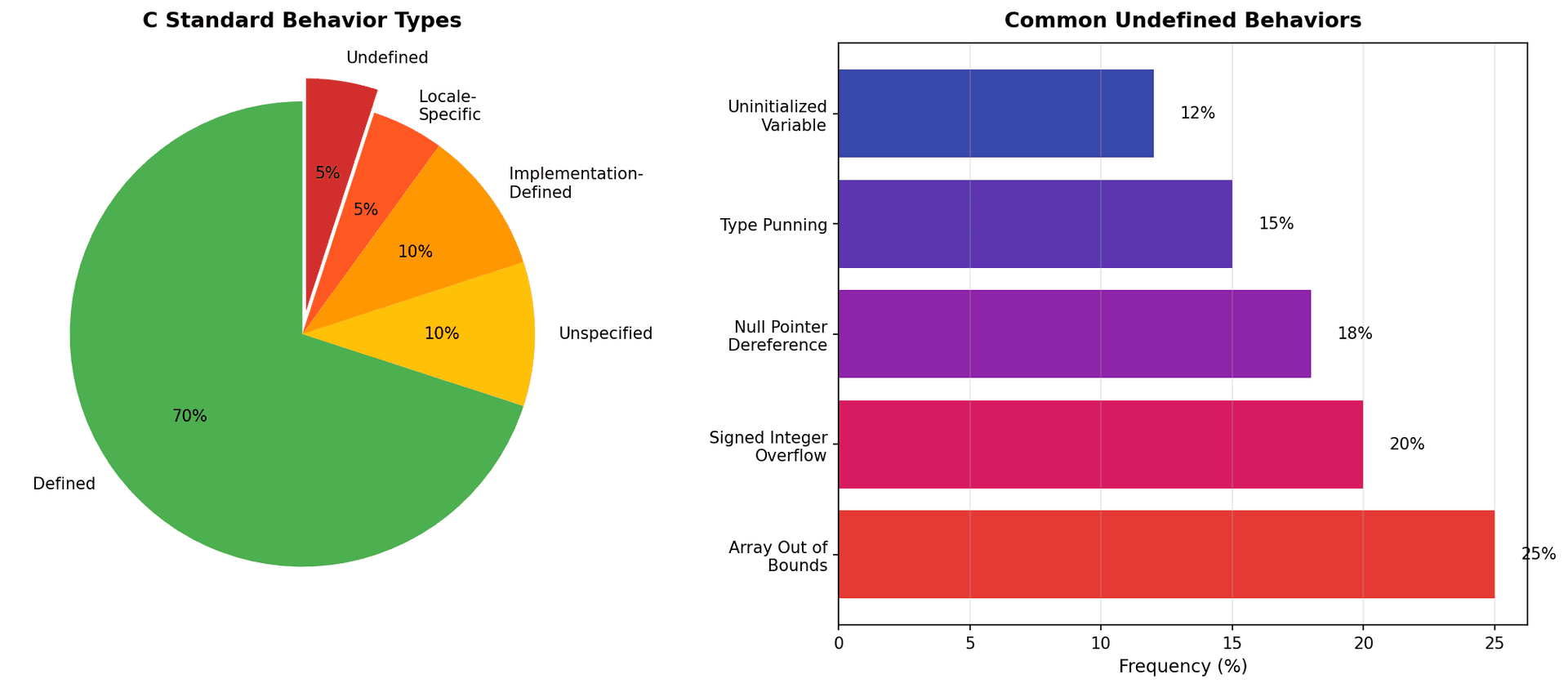

6.1 Undefined Behavior란?
C 언어 표준은 특정 프로그램의 동작을 정확히 명시하지만, 다음 범주는 예외입니다:
Undefined Behavior (UB)
프로그램 동작에 제약이 없습니다. 컴파일러는 UB를 진단할 의무가 없으며, 컴파일된 프로그램이 의미 있는 동작을 할 필요도 없습니다.
예시:
- 배열 범위 밖 메모리 접근
- 부호 있는 정수 오버플로
- null 포인터 역참조
- 다른 타입의 포인터로 객체 접근
Unspecified Behavior
두 개 이상의 동작이 허용되며, 구현체는 각 동작의 영향을 문서화할 의무가 없습니다.
예시:
- 평가 순서 (order of evaluation)
- 동일한 문자열 리터럴이 별개인지 여부
Implementation-Defined Behavior
구현체가 선택을 문서화해야 하는 Unspecified Behavior입니다.
예시:
- 바이트의 비트 수
- 부호 있는 정수 우측 시프트가 산술인지 논리인지
Locale-Specific Behavior
현재 선택된 로케일에 의존하는 Implementation-Defined Behavior입니다.
출처: cppreference.com - Undefined behavior
6.2 UB와 최적화
올바른 C 프로그램은 Undefined Behavior가 없으므로, 컴파일러는 최적화 시 UB가 있는 프로그램에서 예상치 못한 결과를 생성할 수 있습니다.
예시 1: 부호 있는 오버플로
int foo(int x)
{
return x + 1 > x; // true 또는 부호 있는 오버플로로 인한 UB
}최적화 컴파일 결과:
foo:
mov eax, 1
ret컴파일러는 "부호 있는 오버플로는 UB이므로 발생하지 않는다"고 가정하고, 항상 true를 반환하도록 최적화합니다.
예시 2: 배열 범위 밖 접근
int table[4] = {0};
int exists_in_table(int v)
{
// 처음 4번 반복에서 1 반환 또는 범위 밖 접근으로 인한 UB
for (int i = 0; i <= 4; i++)
if (table[i] == v)
return 1;
return 0;
}최적화 컴파일 결과:
exists_in_table:
mov eax, 1
ret컴파일러는 "배열 범위 밖 접근은 UB이므로 발생하지 않는다"고 가정하고, 항상 true를 반환하도록 최적화합니다.
출처: cppreference.com - Undefined behavior
6.3 MISRA-C의 역할
MISRA-C는 이러한 Undefined Behavior를 방지하기 위한 구체적인 규칙을 제공합니다.
예시:
- 배열 범위 검사 규칙
- 부호 있는 정수 연산 규칙
- 포인터 사용 규칙
7. 다음 단계
7.1 정적 분석 도구
MISRA-C 규칙을 검증하기 위한 도구들이 있습니다. 다음 포스트에서 다룰 예정입니다.
7.2 다음 포스트 예고
시리즈 4부: 정적 분석 도구 실전
- clang-tidy 설정 및 사용
- cppcheck 설정 및 사용
- SonarQube 통합
- CI/CD 파이프라인 통합
